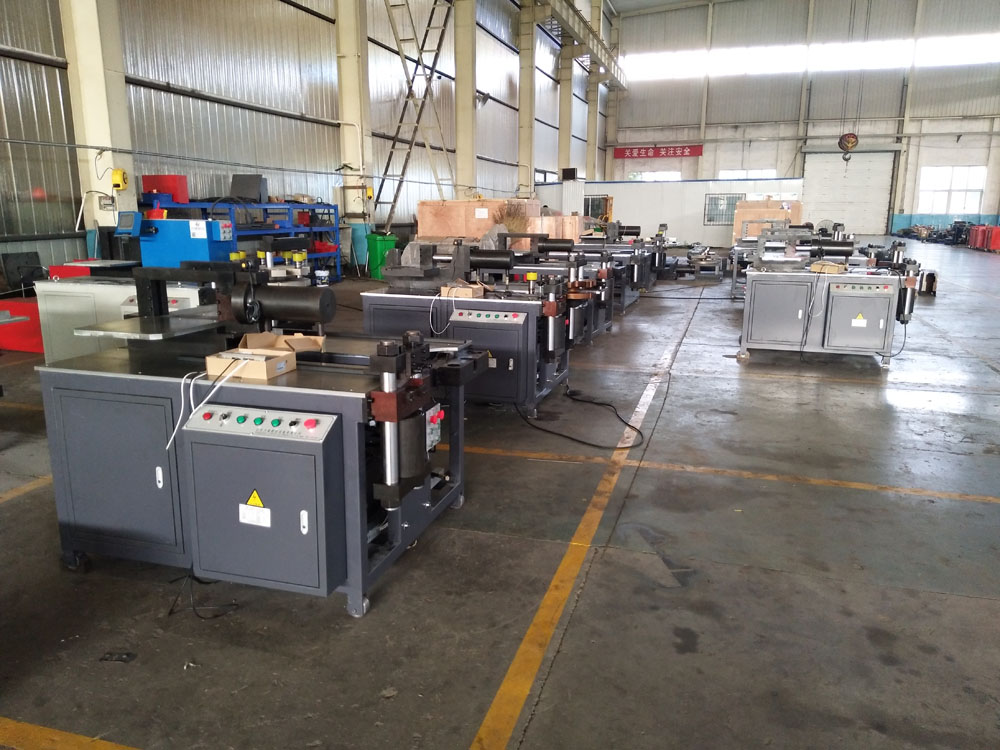

母线加工机的机械电气一体化系统解析

母线加工机是电力、电气及输配电设备制造行业中的关键生产设备，主要用于对各种规格的铜排、铝排等母线材料进行冲孔、剪切、折弯等加工。其高效、精准的加工能力，离不开精密的机械结构与可靠的电气控制系统的深度融合。

一、机械结构：精度与力量的基石
母线加工机的机械部分是执行加工任务的主体，其设计直接决定了设备的刚性、精度和耐用性。

1. 机架与机身：通常采用高强度钢板焊接而成，经过退火处理以消除内应力，确保在长期高负荷工作下保持结构稳定，为所有运动部件提供稳固的支撑平台。
2. 动力与执行机构：核心动力源多为高性能液压系统或伺服电机驱动系统。

• 液压系统：由电机、油泵、液压阀、油缸及管路组成。它能提供平稳而强大的直线推力，尤其适用于需要大吨位冲孔、剪切和折弯的工况。系统压力、流量可调，能适应不同材质和厚度的加工需求。

• 伺服驱动系统：在高端机型中日益普及。伺服电机通过滚珠丝杠或齿轮齿条等传动机构，将旋转运动转化为精确的直线运动。其优势在于定位精度极高、响应速度快、节能且噪音低，特别适合对折弯角度有严格要求的精密加工。

1. 模具与工具：包括冲孔模、剪切刀和折弯模，通常采用合金工具钢制造，经过热处理和精密磨削，确保锋利、耐磨和长寿命。模具的快速更换设计能极大提升设备的多功能性和生产效率。
2. 辅助机构：如用于送料定位的机械挡块、数控移动工作台、用于测量角度的编码器或角度传感器，以及必要的安全防护罩和紧急停止装置。

二、电气控制系统：智能与高效的核心
电气系统是母线加工机的大脑和神经，负责协调所有机械动作，实现自动化与智能化加工。

1. 控制核心：现代母线加工机普遍采用可编程逻辑控制器（PLC）或工业计算机（IPC）作为主控制器。它接收来自操作面板、传感器和各种输入设备的信号，按照预设的程序逻辑，精确控制液压阀、伺服驱动器、电机等执行元件的动作顺序、速度和力度。
2. 人机交互界面（HMI）：通常是彩色触摸屏，为用户提供直观的操作环境。操作者可通过HMI输入加工参数（如长度、孔距、折弯角度）、选择加工程序、监控设备状态（如压力、位置、故障信息）以及进行设备维护和调试。
3. 驱动与执行元件：

• 电机与驱动器：包括驱动液压泵的主电机（通常为三相异步电机）及其启动器，以及控制各轴运动的伺服电机和配套的伺服驱动器。

• 传感器系统：种类繁多，如用于检测材料有无的光电传感器、用于精确定位的光栅尺或磁栅尺、用于测量折弯角度的角度传感器、用于监控系统压力的压力传感器等。它们将物理量转换为电信号反馈给PLC，形成闭环控制，确保加工精度。

1. 电气回路与安全保护：

• 主电路为电机等大功率设备供电，控制电路则为PLC、传感器、电磁阀等低压器件供电。

• 安全回路至关重要，集成了急停按钮、安全门开关、光幕、过载保护、互锁保护等，确保在任何异常情况下能迅速切断动力，保护设备和操作人员安全。

三、机械与电气的协同：一体化设计优势
优秀的母线加工机并非机械与电气的简单叠加，而是通过一体化设计实现“1+1>2”的效果。

• 精度保障：高刚性机械结构为电气系统的精密控制提供了物理基础，而高分辨率的传感器和伺服控制又反过来补偿了机械传动中微小的误差，共同实现微米级的定位精度和0.1°级别的角度精度。
• 效率提升：PLC程序可优化加工步骤，减少空行程，实现多工序连续自动加工。配合自动送料系统，能显著减少人工干预，提升产能。
• 柔性化与智能化：通过更改PLC或HMI中的程序与参数，即可快速切换加工不同产品的模式，适应小批量、多品种的生产需求。联网功能还能实现生产数据采集、远程诊断与维护。

母线加工机是现代制造技术的一个缩影，其性能的优劣直接体现在机械结构的稳健性与电气控制的智能化水平上。随着工业4.0的发展，母线加工机正朝着更高度的自动化、网络化、智能化方向演进，机械与电气的融合将更为深入，持续推动电力装备制造业的升级与发展。
